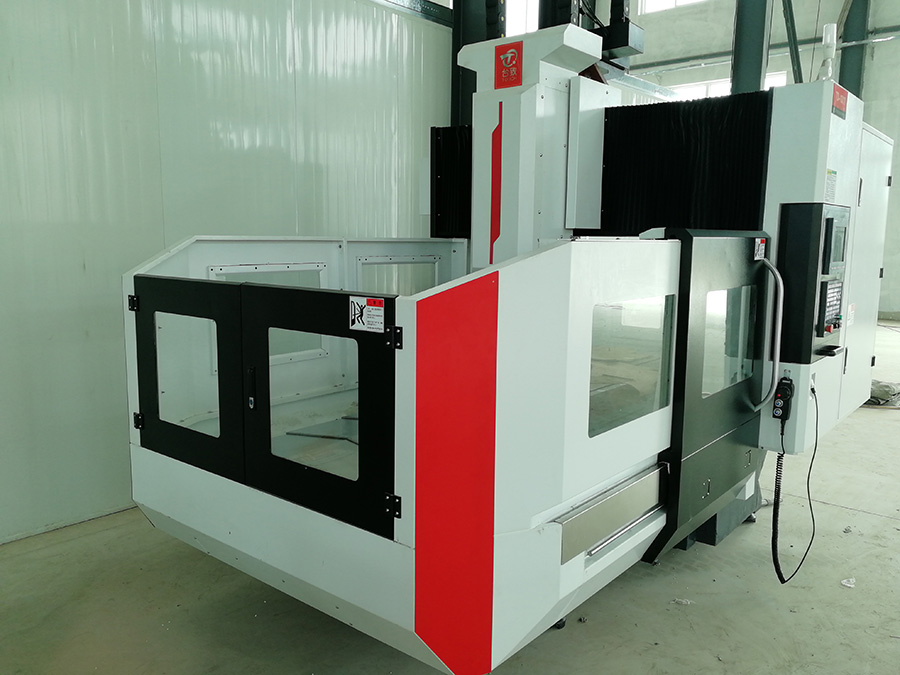

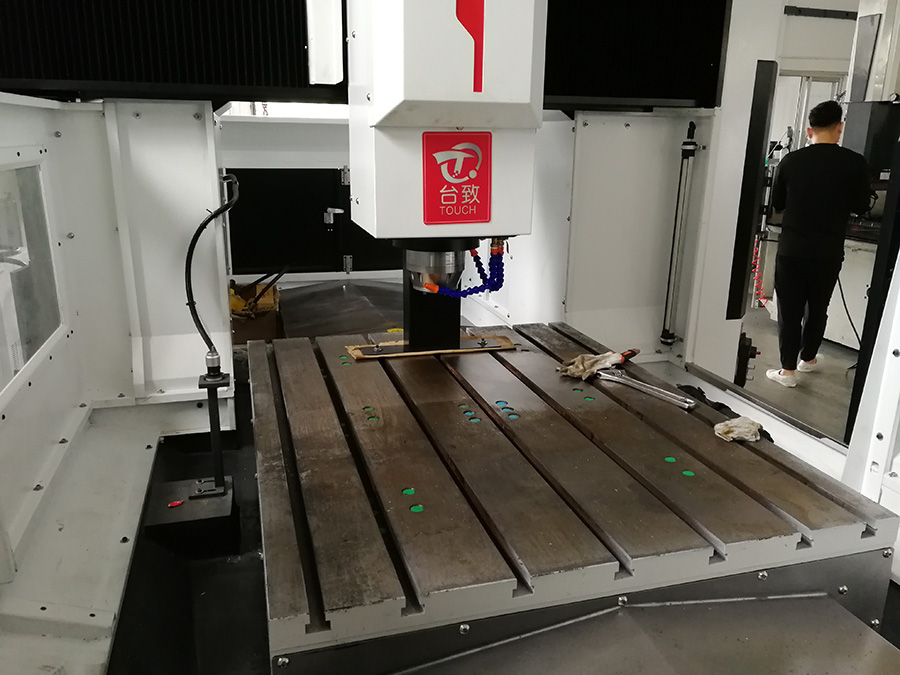

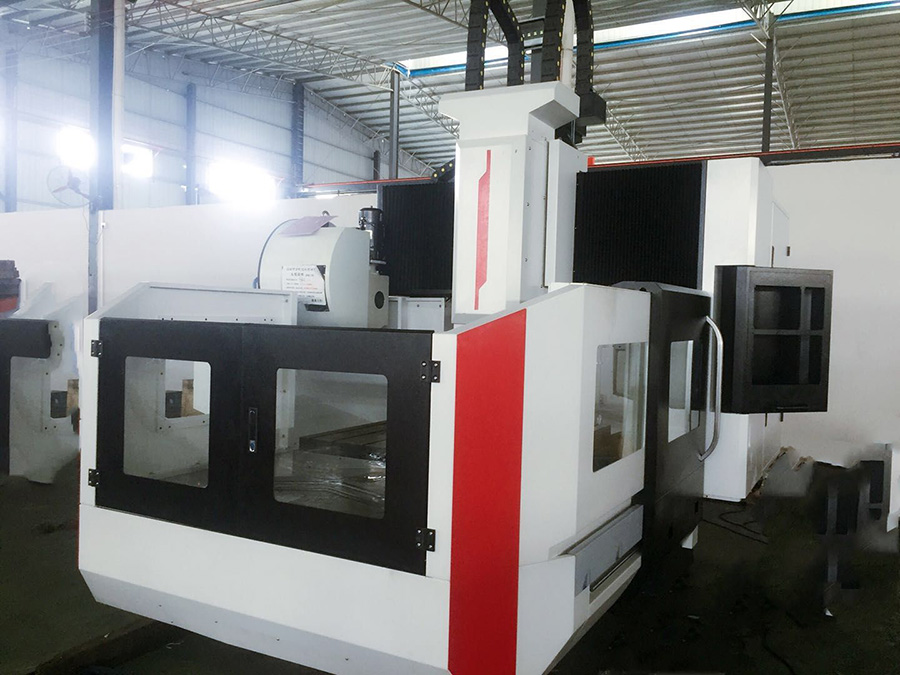

產品說明:
機臺特性
1、橫梁立柱一體化高剛性設計；
2、三軸重載滾柱導軌具有剛性強、穩定性高特點；
3、采用高強度低應力樹脂砂鑄造，精度及穩定性好；

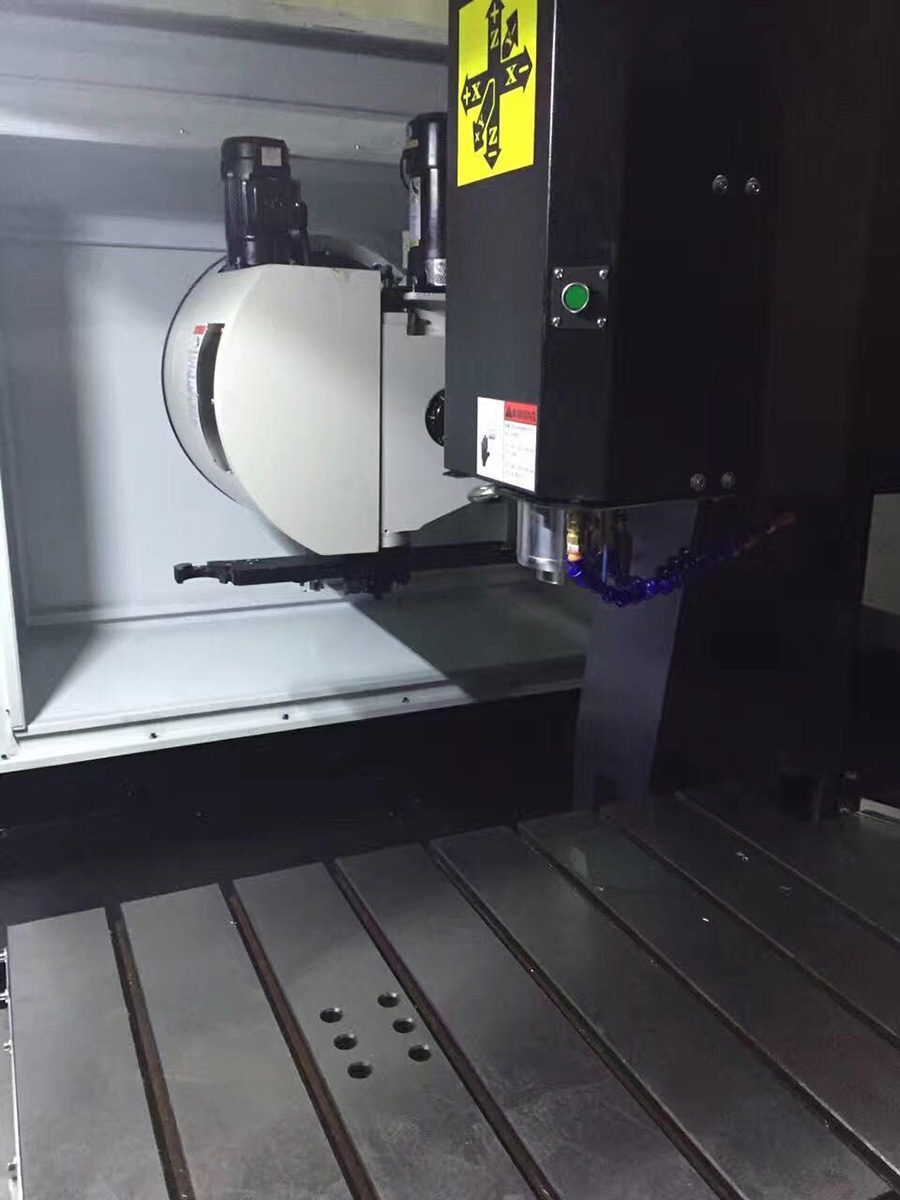

4、刀庫采用伺服刀庫換刀速度更快更穩更準。
5、采用臺灣原裝直結主軸、模具行業加工利器。
|
機床參數 |
單位 |
TD-1513 |
|
工作臺尺寸 |
MM |
1500*1300 |
|
龍門寬度 |
MM |
1350 |
|
X軸 |
MM |
1300 |
|
Y軸 |
MM |
1500 |
|
Z軸 |
MM |
520 |
|
主軸到工作臺距離 |
MM |
670 |
|
主軸連接方式 |
|
直結式/電主軸 |
|
主軸轉速 |
RPM |
12000/15000 |
|
主軸錐度 |
|
BT40 |
|
主軸功率 |
KW |
7.5/11 |
|
伺服電機功率 |
KW |
3.0/3.0/4.4 |
|
位移速度 |
M/MIN |
18/18/15 |
|
切削速度 |
M/MIN |
15 |
|
重復定位精度 |
MM |
±0.005/300 |
|
定位精度 |
MM |
±0.005 |
|
電源總功率 |
KVA |
17 |
|
導軌規格 |
MM |
45滾柱 |
|
絲桿規格 |
MM |
40 |
|
工作臺承重 |
KG |
2000 |
|
設備總重 |
KG |
11 |
|
數控系統 |
|
臺灣新代/日本三菱 |
|
占地面積 |
MM |
5000×2400×2800 |
可選配置：數控系統：日本三菱
日本發那科
在線測量系統
主軸中心出水系統
螺旋式排屑機
直角銑頭
第四軸轉臺
自動對刀儀
